多層PCB板的優點和缺點有哪些

  • 發表時間:2020-06-22 11:24:56
  • 作者:工藝工程師
  • 來源:新聞中心
  • 人氣:
  • 本文有1892個文字,預計閱讀時間5分鐘
  對于眾多行業而言,多層PCB已成為各種應用的首選。這種偏好很大程度上源于所有技術對移動性和功能性的持續推動。多層PCB是這一進程中的合理步驟,在減小尺寸的同時實現更多功能。因此,它們已經變得相當普遍,用于許多技術。

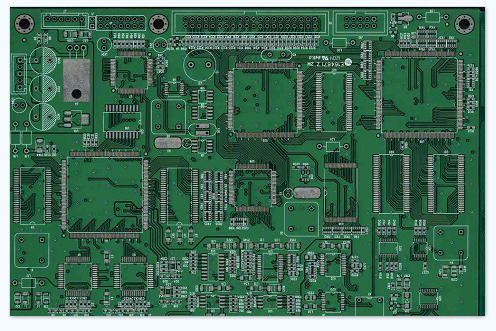

多層PCB板的優點和缺點有哪些

  多層PCB板的優點和缺點:

  從技術角度來看,多層PCB在設計方面具有多項優勢。多層印刷電路板的這些優點包括:

  一、多層PCB的優點:

  1•小尺寸:使用多層印刷電路板最突出和最受贊譽的好處之一在于它們的尺寸。由于其分層設計,多層PCB本身比具有類似功能的其他PCB小。這為現代電子產品帶來了巨大的好處,因?yàn)槟壳暗内厔菔侵铝τ诟∏桑o湊但功能更強大的小工具,如智能手機,筆記本電腦,平板電腦和可穿戴設備。

  2•輕量化結構:采用更小的PCB,重量更輕,特別是因?yàn)閱螌雍碗p層PCB互連所需的多個連接器被取消,有利于多層設計。這再次對現代電子產品有利,后者更傾向于移動性。

  3•高質量:由于必須進行大量的工作和規劃在制造多層PCB時,這些類型的PCB往往比單層和雙層PCB更好。因此,它們也更加可靠。

  4•提高耐久性:多層PCB往往因其性質而持久耐用。這些多層PCB不僅必須承受其自身的重量,而且還必須能夠處理用于將它們粘合在一起的熱量和壓力。除了這些因素之外,多層PCB在電路層之間使用多層絕緣層,將它們與預浸料粘合劑和保護材料結合在一起。

  5•增強的靈活性:雖然這并不適用于所有多層PCB組件,但有些確實采用了靈活的構造技術,從而形成了柔性多層PCB。對于可能在半規則的基礎上發生輕微彎曲和彎曲的應用,這可能是非常理想的特性。同樣,這并不適用于所有多層PCB,并且在柔性PCB中加入的層越多,PCB的柔性就越小。

  6•功能更強大:多層PCB是極高密度的組件,將多層結合到一塊PCB中。這些近距離使得電路板更具連接性,并且它們固有的電氣性能使它們能夠?qū)崿F(xiàn)更大的容量和速度,盡管尺寸更小。

  7•單連接點 :多層PCB設計用作單個單元,而不是與其他PCB組件串聯。因此,它們具有單個連接點,而不是使用多個單層PCB所需的多個連接點。這證明在電子產品設計中也是有益的,因?yàn)樗鼈儍H需要在最終產品中包括單個連接點。這對于旨在最小化尺寸和重量的小型電子產品和小配件特別有用。

  這些優勢使多層PCB在各種應用中非常有用,特別是移動設備和高功能電子設備。反過來,隨著許多行業轉向移動解決方案,多層PCB在越來越多的行業特定應用中占據了一席之地。

  二、多層PCB的缺點:

  多層PCB的優點很多,適用于各種先進技術。但是,這些類型的PCB并不適用于所有應用。實際上,若干缺點可能超過多層PCB優勢,特別是對于成本較低且復雜度較低的電子設備。這些缺點包括:

  1•成本更高:在制造過程的每個階段,多層PCB都比單層和雙層PCB貴得多。它們很難設計,花費大量時間來解決任何潛在的問題。它們還需要高度復雜的制造工藝來生產,這使得裝配人員需要大量的時間和勞力。此外,由于這些PCB的性質,制造或組裝過程中的任何錯誤都非常難以返工,從而導致額外的勞動力成本或廢料費用。最重要的是,用于生產多層PCB的設備非常昂貴,因?yàn)樗匀皇且豁?xiàng)相對較新的技術。出于所有這些原因,除非小尺寸是應用的絕對必要,否則更便宜的替代品可能是更好的選擇。

  2•復雜的生產:多層PCB更多與其他PCB類型相比,難以生產,需要更多的設計時間和精心的制造技術。這是因?yàn)榧词故荘CB設計或制造中的小缺陷也會使其失效。

  3•有限的可用性:多層PCB的最大問題之一是生產它們所需的機器。并非所有PCB制造商都有這種機器的資金或必要性,因此并非所有PCB制造商都攜帶它。這限制了可用于為客戶生產多層PCB的PCB制造商的數量。因此,在決定PCB制造商作為合同制造商之前,最好仔細詢問PCB制造商在多層PCB方面的能力。

  4•需要技術設計師:如前所述,多層PCB需要事先進行大量設計。沒有以前的經驗,這可能會有問題。多層板需要層之間的互連,但必須同時減少串?dāng)_和阻抗問題。設計中的單個問題可能導致無法正常運行的電路板。

  5•生產時間:隨著復雜性的增加,制造要求也越來越多。這對多層PCB的周轉率起著關鍵作用 - 每塊板需要大量的時間來生產,從而導致更多的勞動力成本。此外,它可能導致訂單下達和收到產品之間的時間間隔更長,這在某些情況下可能會出現問題。

  然而,這些問題并未從實用程序中消失多層PCB。雖然它們的成本往往超過單層PCB,但多層PCB相比這種類型的印刷電路板具有許多優勢。

  那么,在決定多層和單層結構時,這些因素意味著什么?從本質上講,如果您希望生產質量至關重要的小型,輕便且復雜的設備,多層PCB可能是您的最佳選擇。但是,如果尺寸和重量不是產品設計中的主要因素,那么單層或雙層PCB設計可能更具成本效益。

  以上就是小編整理的關于“多層PCB板的優點和缺點有哪些”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
