為什么要pcb打樣

　　PCB打樣一般是指電子產品在工程師PCB layout設計完成之后發送給PCB生產廠家加工成線路板用來試產。因?yàn)槭切麻_(kāi)發的產品，很多功能還不完善，還有許多功能需要調試，調試合格后才能進行批量的生產，如果調試不合格，還需要重新修改、打樣和調試的。所以前期的PCB打樣，是為了測試功能這些，所以畫好板子后進行PCB打樣來調試，是非常有必要也是必需的一個過程。

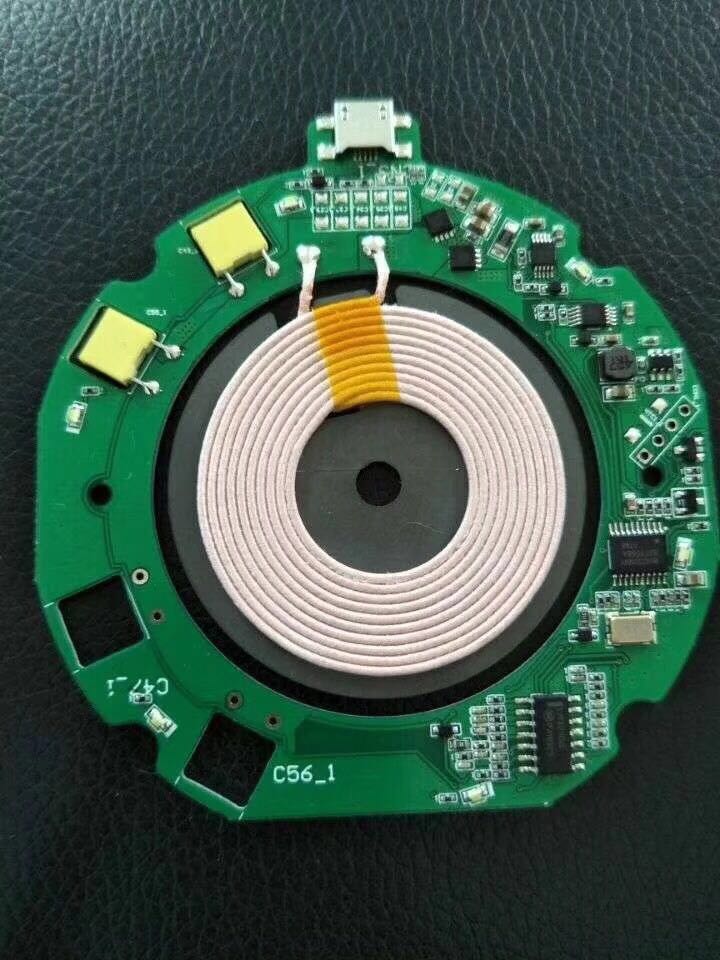

無線充PCB打樣樣板

pcb打樣有什么好處

　　在方案確認之前都是要經過反復打樣測試，調式，包括板子的厚度，外形，可焊性，電阻、電容、電壓、電流、頻率、波形等都是需要測試參數，并且進行數據保存，為大批量生產做好準備，電子行業飛速發展，日新月異，經常需要增加和刪減功能，功能是否完善，有沒有達到客戶的需求。

　　在外發給PCB廠家打樣時要特別確認一下器件封裝，避免因封裝錯誤導致打樣失敗，需進行全面的電氣檢查，提升PCB板的電氣性能，做好信號完整性布局，降低噪聲提升PCB穩定性。這時候PCB打樣就顯得尤其重要。所以在量產前打樣測試，好處非常大，不會形成批量性的報廢等等。
