一般的PCB板生產都會進行所謂的拼板(Panelization)作業，目的是為了增加SMT產線的生產效率，PCB板拼板的優勢明顯，但也有不足之處，那PCB板拼板有哪些缺點與限制，下面小編來詳細的說一說。

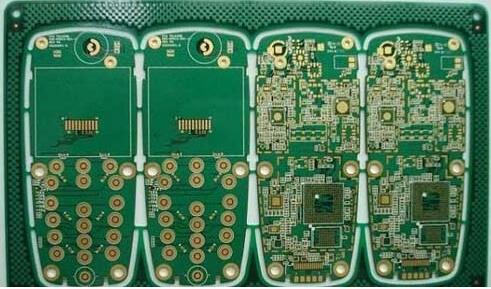

　　雙面pcb打樣廠家介紹關于PCB板拼板的知識

　　1、增加工時

　　PCB拼板雖然有諸多優點，但等到所有的PCBA組裝作業完成，還是得再把它裁切(de-panel)成單板，多了一道制程，也就多了工時，也增加運送撞件的風險。

　　2、影響錫膏印刷

　　有些板子上面如果有細間腳與0201等過小零件，拼板的數目不可以太多，因?yàn)閱伟迮c單板之間是有公差的，如果拼板太多，可能會造成公差大到無法滿足錫膏印刷的精準度要求，最后錫膏印偏，焊錫出問題。

　　3、變形問題

　　有些太薄的PCB也不建議拼板數目過多，因?yàn)镻CB越薄變形量就越大，拼板數太多變寬，貼片打件與過回焊爐都是一種考驗。當然這方面可以用過爐載具或全程載具來克服，只是得考慮載具的費用與增加的人工成本。

　　以上就是雙面pcb打樣廠家介紹關于PCB板拼板有哪些缺點與限制，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
