PCB單層板、雙層板和多層板的區別在哪里

  • 發表時間:2021-12-25 09:22:01
  • 作者:工藝工程師
  • 來源:新聞中心
  • 人氣:
  • 本文有1018個文字,預計閱讀時間3分鐘

  在工廠中我們經常會聽到單層板、雙層板和多層板這方面的概念,那么,單層板、雙層板和多層板有什么區別呢?下面小編來詳細的說一說。

  一、單層板(Single-Sided Boards)

  我們剛剛提到過,在最基本的 PCB 上,零件集中在其中一面,導線則集中在另一面上。因?yàn)閷?dǎo)線只出現在其中一面,所以我們就稱這種 PCB 叫作單層板(Single-sided)。

  因?yàn)閱螌影逶谠O(shè)計線路上有許多嚴格的限制(因?yàn)橹挥幸幻?,布線間不能交叉而必須繞獨自的路徑),所以只有早期的電路才使用這類的板子,或者一些很簡單的PCBA會用這種板子。

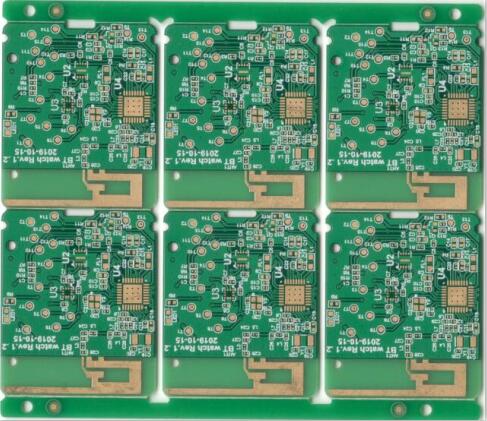

PCB單層板、雙層板和多層板的區別在哪里

  二、雙層板(Double-Sided Boards)

  這種電路板的兩面都有布線。不過要用上兩面的導線,必須要在兩面間有適當?shù)碾娐愤B接才行。

  這種電路間的「橋梁」叫做導孔。導孔是在 PCB 上,充滿或涂上金屬的小洞,它可以與兩面的導線相連接。因?yàn)殡p層板的面積比單層板大了一倍,而且因?yàn)椴季€可以互相交錯(可以繞到另一面),它更適合用在比單層板更復雜的電路上。

  相對來說,這個用的比較多。

  三、多層板(Multi-Layer Boards)

  為了增加可以布線的面積,多層板用上了更多單或雙面的布線板。多層板使用數片雙層板,并在每層板間放進一層絕緣層后黏牢(壓合)。板子的層數就代表了有幾層獨立的布線層,通常層數都是偶數,并且包含最外側的兩層。大部分的主機板都是 4 到 8 層的結構,不過技術上可以做到近 100 層的 PCB 板。

  大型的超級計算機大多使用相當多層的主機板,不過因?yàn)檫@類計算機已經可以用許多普通計算機的集群代替,超多層板已經漸漸不被使用了。因?yàn)?PCB 中的各層都緊密的結合,一般不太容易看出實際數目,不過如果您仔細觀察主機板,也許可以看出來。

  我們剛剛提到的導孔,如果應用在雙層板上,那么一定都是打穿整個板子。不過在多層板當中,如果您只想連接其中一些線路,那么導孔可能會浪費一些其它層的線路空間。

  埋孔(Buried vias)和盲孔(Blind vias)技術可以避免這個問題,因?yàn)樗鼈冎淮┩钙渲袔讓印Cた资菍讓觾?nèi)部 PCB 與表面 PCB 連接,不須穿透整個板子。埋孔則只連接內部的 PCB,所以光是從表面是看不出來的。

  在多層板 PCB 中,整層都直接連接上地線與電源。所以我們將各層分類為信號層(Signal),電源層(Power)或是地線層(Ground)。如果 PCB 上的零件需要不同的電源供應,通常這類 PCB 會有兩層以上的電源與電線層。

  多層板對改善EMC方面有比較大的幫助,當然,也是比較貴的,以四層板為例,價格差不多是雙層板的4倍。

  以上就是小編整理的關于“PCB單層板、雙層板和多層板的區別在哪里”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
