AD10原理圖如何生成PCB AD 6.9中PCB如何轉化為Prote
- 發表時間：2018-08-07 14:35:55
- 作者：小編
- 來源：誠暄PCB
- 人氣：
有些朋友經常問如何在AD里面將原理圖生產pcb，AD設計的pcb圖如何轉換為Protel 99 se(有些工程師還是喜歡用老版本)，這里小編就來說一說。
altium designer 10原理圖如何生成PCB
首先得新建個PCB文件(File-New-Pcb)，然后保存下，在新建的PCB文件下：Design-Import Changes From PCB_PROJECT1.PRJPCB(Design選項下第二個，PCB_PROJECT1.PRJPCB是新建的PCB文件默認名);
然后會彈出個框Engineering Change Order，依次點最下面的從左至右的1、2兩個按鈕，如果出現紅色的叉，說明原理圖有問題，檢查下，在按上面的方法繼續...或者直接確定原理圖中每個元器件都要有相應的封裝和已經創建了PCB文件且和原理圖在同一工程中!
然后在原理圖界面工具欄design→Update PCB document。
AD 6.9中PCB如何轉化為Protel99se

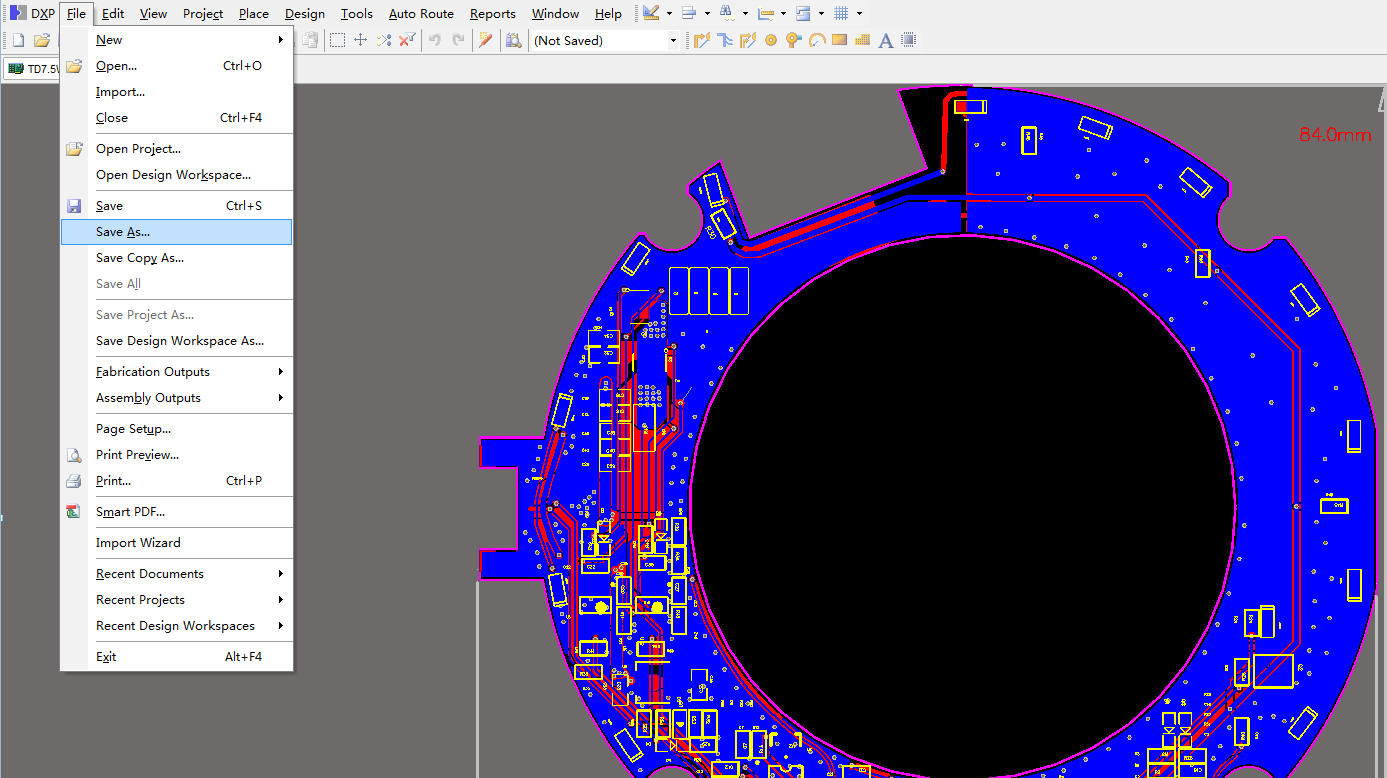

Altium Designer 6.9中PCB如何轉化為Protel99se?不管你AD是什么版本的，只要另存為(Save As)的時候，選擇最低版本(軟件會提示你選擇什么樣的保存版本)一般4.0就可以。
然后你可以選擇一個路徑保存文件，之后用99打開就可以了 AD版本比99高 所以是完全向下兼容的。
相信通過以上的方法，很多朋友就明白如何操作了，是不是非常簡單。
