金手指的作用：通過金手指和卡槽內彈簧片接觸導通，使外接的PCB和主板之間實現互聯互通，同時因用戶對性能需求的差異又方便拆卸更換。最常見金手指設計出現在電腦里面的顯卡和內存條上。

　　一般來說，PCB上的導線都是通過蓋油來防止短路，開窗就是去掉導線上的油漆層讓導線裸露方便上錫，即沒有用防焊油墨隔開達到“露銅”的目的。

　　PCB金手指開窗的作用：

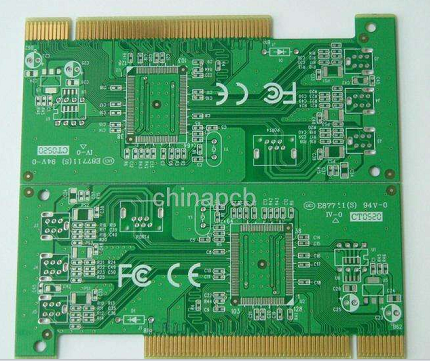

　　其中最常見的PCB開窗見于金手指，金手指是PCB與其它設備如主板、機箱等相連接的電連接插腳，用于產品上“插拔”使用，因在其銅箔鍍鎳層上再鍍上了薄薄的一層金，英文“bonding finger”，故稱之為“金手指”。我們熟悉的電腦內存條就有金手指結構，拆過電腦的人都知道內存條有一邊金手指，上面的金手指就是開窗，即插即用。

　　一般PCB制程上，金手指都以“開窗”制作，即其pad之間不上防焊(綠漆)，以避免長期插拔而導致的防焊脫落，從而會影響產品本身的品質。此外，開窗還有一個常見的功能，在后期燙錫時可以增加銅箔厚度，以方便過大電流，這在電源板和電機控制板中較為常見。

　　那如何實現PCB開窗呢?以Altium Designer 10為例，如果要在Top Layer層開窗，只需在Top Solder層上放置和導線相同的Line就可以了，同理，想要在Bottom Layer層開窗，只需在Bottom Layer放置Line就可以了。

　　但也有例外，如果是一般的SMD(SMT元器件中的一種)，就要避免這個問題，PCB Layout設計時，應加大PAD間距或縮小PAD尺寸，但由于PCB介質層本身具有不親錫屬性，原本就有阻隔橋接的能力，所以原則上是不會造成短路問題的。

　　以上就是小編整理的關于“PCB金手指為什么要開窗”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
