電子行業的快速發展，pcb的產量也跟著上了一個新的臺階，為了節約成本和提高生產效率，生產時都會采用拼板的方式來生產，那么PCB為什么要拼板呢？拼板有什么好處呢，下面小編來詳細的說一說。

　　pcb拼板介紹

　　pcb拼板只是為了生產方便，對于制板廠來說，他的基材一般都比較大，一次做很多塊板子，然后給一塊一塊的切下來，如果做拼板主要是在焊接生產時候用，想象一個指甲蓋大的板子一個一個的在汽車那么大的SMT機子上焊接。

　　pcb拼板有好幾種定義的! 方便客戶插件是一個方便廠家自己生產是一個節約材料是一個!方便插件就是客戶要求這樣拼，你就必須按要求去做。廠家方便生產是方便V割等。節約材料就是為了更加完美的運用材料而不浪費或者留太多的邊料!

　　單塊PCB的尺寸要根據整機的總體結構來確定。PCB的大小、形狀應適合表面組裝生產線生產,符合印刷機、貼片機適用的基板尺寸范圍和再流焊爐的工作寬度。

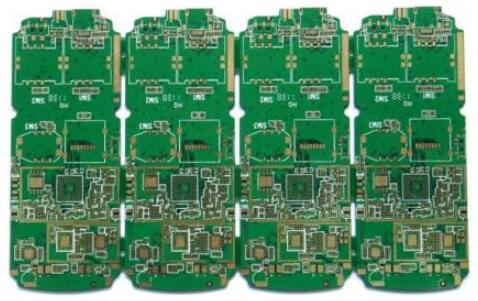

　　由于SMB的尺寸較小,為了更適應SMT自動化生產往往將多塊板組合成一塊板,有意識地將若干個相同單元PCB進行有規則的拼合,把它們拼合成長方形或正方形,稱為拼板。

　　pcb拼板的好處

　　尺寸小的PCB采用拼板可以提高生產效率,増強生產線的適用性,減少工裝準備費用。單面貼裝的印制板拼板貼裝面在同一面,雙面全貼裝不進行波峰焊的可采用雙數拼板正反面各半,兩面圖形按相同的排列方式,這種排列方式可以提高設備利用率(在中、小批量生產條件下設各投資可減半),節約生產準備費用和時間。

　　拼板之間可以采用V形槽直線分割、郵票孔、沖糟等工藝手段進行組合,要求刻糟精確、深度均勻,有較好機械支撐強度但又易于分割機分?jǐn)嗷蛴檬株_。

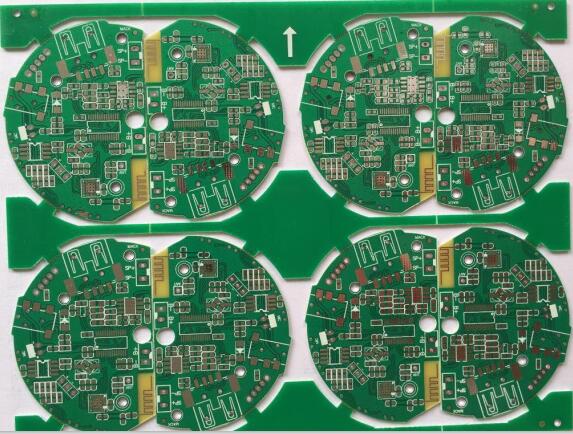

　　對于小相同印制電路的PCB拼合亦可按此原則進行, 但應注意元件位號的編寫方法。拼合的印制電路板俗稱“郵票”板。

　　1、郵票板可由多塊同樣的PCB組成或由多塊不同的PCB組成。

　　2、郵票板上各電路板間的連接筋起機械支撐作用。因此它既要有一定的強度,又要便于折斷把電路分開。

　　3、根據表面組裝設各的情況決定郵票板的最大外形尺寸,如貼片機的貼片面積印刷機的最大印刷面積和再流焊?jìng)魉蛶У墓ぷ鲗挾鹊取?/p>
