在具有電阻、電感和電容的電路里，對交流電所起的阻礙作用叫做阻抗。在某一頻率下，電子器件傳輸信號線中，相對GND&VCC，其高頻信號或電磁波在傳播過程中所受的阻力稱之為特性阻抗，它是電阻抗，電感抗，電容抗的一個矢量總和。阻抗的單位是歐，常用Z來表示。

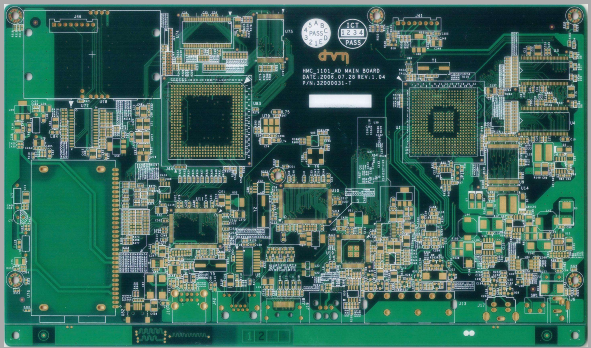

　　PCB阻抗匹配的計算公式：

　　一般來說阻抗的影響因素是信號線寬w、信號線厚t、介質層厚度h、介電常數εr 。常規(guī)來說阻抗與介電常數成反比,與介質層厚度成正比,與線寬成反比,與銅厚成反比。

　　阻抗計算公式：

　　Z0=87/SQRT(εr+1.41)×ln[(5.98h)/(0.8w+t)]

　　Z0：印刷導線的特性阻抗

　　εr：絕緣材料的介電常數

　　h：印刷導線與基準面之間的介質厚度

　　w：印刷導線的寬度

　　t：印刷導線的厚度

　　隨著客戶產品的升級，逐漸向智能化方向發(fā)展，因而對PCB板阻抗的要求也越來越嚴格，從而也推動了深聯阻抗設計技術的不斷成熟。

　　以上就是小編整理的關于“PCB阻抗匹配的計算公式是怎樣的”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
