PCB板最常見的厚度為什么是1.6mm

  • 發表時間:2021-12-26 10:22:24
  • 作者:工藝工程師
  • 來源:新聞中心
  • 人氣:
  • 本文有598個文字,預計閱讀時間2分鐘

  PCB板厚度是取決于你的產品及應用環境、安規要求。因?yàn)樘〉墓に囈筇吡?,所以成本也高。太厚的又浪費成本,而且沒必要那么抄厚。所以常見的厚度一般為1.6mm。

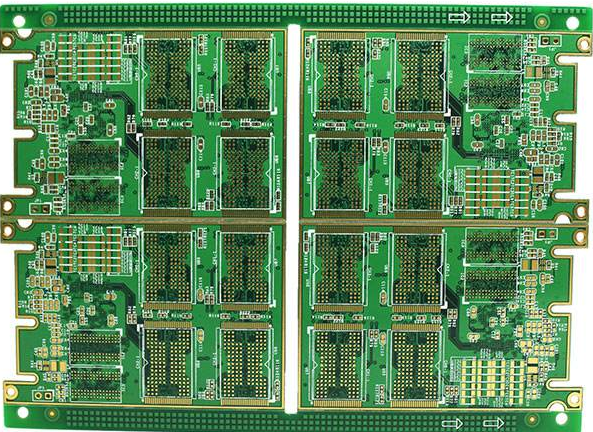

PCB板最常見的厚度為什么是1.6mm

  PCB板最常見的厚度是多少?

  有的厚度薄一些是因?yàn)樗耐鈿ぶ灰敲锤甙惭b不了1.6MM厚度以上的厚度, 還有就是薄的容易自斷 。當然只是相對于1.6MM比0.2 0.4之類的, 而說到薄的容易斷, 肯定有人會說要再做厚些 2.0MM可以吧 。也不是這知么說 2.0MM厚度除了成本高了很多之外, 而且很多產品不需要做那么厚。 有些客戶是因?yàn)榘遄拥篱L期在高溫下工作, 會選擇做2.0MM厚度, 銅厚也加厚。

  印制電路板,又稱印刷電路板,以絕緣板為基材,切成一定尺寸,其上至少附有一個導電圖形,并布有孔(如元件孔襲、緊固孔、金屬化孔等),用百來代替以往裝置電子元器件的底盤,并實現電子元器件之間的相互連接。

  印制電路板,又稱印刷電路板、印刷線路板,簡稱印制板,常使用英文縮寫PCB(Printed circuit board)或?qū)慞WB(Printed wire board),以絕緣板為基材,切成一定尺寸,其上至少附有一個導電圖形,并布有孔(如元件孔、緊固孔、金屬化孔等),用來代替以往裝置電子元器件的底盤,并實現電子元器件之間的相互連接。由于這種板是采用電子印刷術制作的,故被稱為“印刷”電路板。

  按照線路板層數可分為單面板、雙度面板、四層板、六層板以及其他多層線路板。

  以上就是小編整理的關于“PCB板最常見的厚度為什么是1.6mm”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
