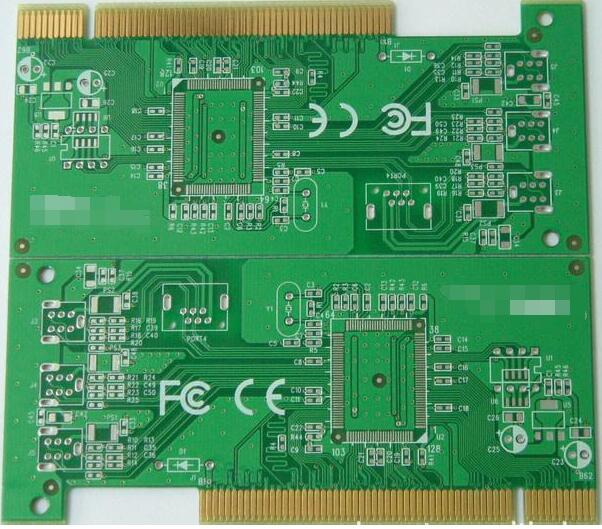

金手指:(Gold Finger或稱 Edge Connector)將PCB板一端插入連接器卡槽,用連接器的插接腳作為pcb板對外連接的出口,使焊盤或者銅皮與對應位置的插接腳接觸來達到導通的目的,并在pcb板此焊盤或者銅皮上鍍上鎳金,因?yàn)槌墒种感螤钏苑Q(chēng)為金手指。

　　之所以選擇金是因?yàn)樗鼉?yōu)越的導電及抗氧化性、耐磨性。但因?yàn)榻鸬某杀緲O高所以只應用于金手指等局部鍍金。下面小編來詳細的說一說。

　　一、什么是金手指

　　1、金手指的解釋?zhuān)河糜诓迦肟ú?，與卡槽內金屬?gòu)椈善佑|導通的類似手指排列的焊盤，因這類設計對焊盤表面耐磨性和導電性有較高要求，故會在焊盤表面鍍上一層鎳和一層金，所以通稱為金手指。

　　2、金手指的作用：通過金手指和卡槽內彈簧片接觸導通，使外接的PCB和主板之間實現互聯互通，同時因用戶對性能需求的差異又方便拆卸更換。最常見金手指設計出現在電腦里面的顯卡和內存條上。

　　二、 金手指的特點

　　1、為什么要做金手指

　　一塊獨特作用的PCBA需要跟主板互聯但是又需要方便更換，設計金手指和插槽連接，類似于電源插頭和插座的關系

　　因?yàn)榻鸬膶?dǎo)電性好、惰性又比較強，保證導電效果的同時又不會氧化，同時因?yàn)榻鹉湍ヮl繁插拔之后同樣能保證足夠好的導電性。

　　2、金手指的加工方式

　　標準的鍍硬金手指，是采用電鍍方式，需要所有手指在電鍍時導電，因此金手指下方都會添加導 線，先在銅表面上鍍一層介質鎳，再在鎳層上面按要求厚度鍍上金。

　　手指鍍金之前，把其它所有不鍍金的焊盤用膠帶覆蓋，鍍完金之后撕掉膠帶，再用膠帶覆蓋金手指，其它焊盤按要求做噴錫、OSP、化金等處理，焊盤處理完成后撕掉金手指上膠帶。

　　成型時金手指磨斜邊，方便插入卡槽。

　　3、根據使用場景不同，如何選擇金手指的技術要求

　　通常意義上講的金手指是指這些手指部分鍍5-30u”的硬金，硬金耐磨效果更好，并且能保證插拔20000次不影響質量，必須要金厚5U”以上。但是硬金加工工藝相對復雜，金厚要求高消耗更多金鹽，直接造成成本過高。實際情況下，很多PCB不需要頻繁插拔，沒必要做較厚的金，甚至可以不做硬金，直接做化金替換(化金屬于軟金，金厚一般1-3U”)，能有效降低PCB的采購價格。

　　三、金手指設計注意事項

　　1、首先確保金手指的長度、寬度、位置和卡槽完全對應，確保正確互聯

　　2、部分PCB需要個別手指較短設計的，如果不能直接在手指下方加導線，需要考慮鍍金時如何導電

　　3、PCB板上設計的防呆KEY SLOT，寬度、高度、位置和卡槽內凸起完全匹配

　　4、金手指的斜邊角度和深度要求，與手指長度是一致的，不要造成斜邊后手指偏短或斜邊后殘厚偏薄板子無法使用。
